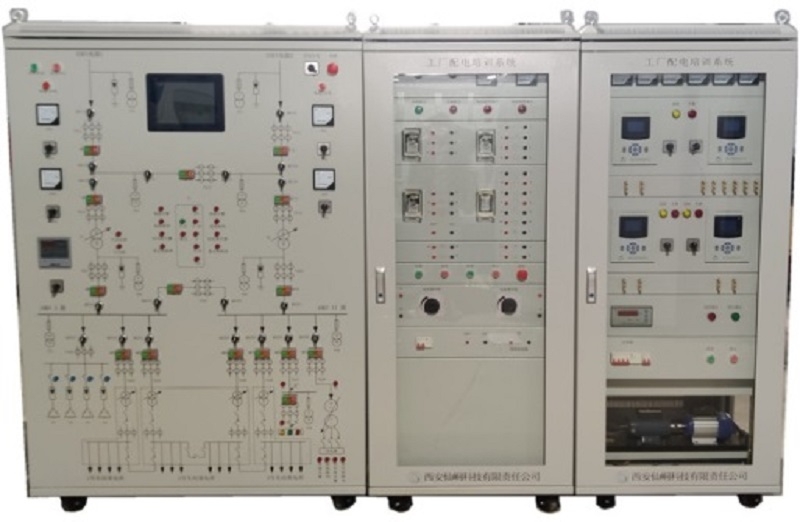

工厂配电技术培训系统XT-FPST20A

工厂配电技术培训系统是根据中高职院校供用电技术专业开发生产，可用于《高级电工技术》、《电工基础（高级工适用）》、《电工技师培训教材》、《工厂供电》、《供配电技术》等课程的理论及实训教学。主要进行教材中的35kV总降压变电所、10kV高压变电所及车间用电负荷的供配电线路中涉及的微机继电保护装置、备用电源自动投入装置、无功自动补偿装置、智能采集模块以及工业人机界面等电气一次、二次、控制、保护等重点课程实训，通过在本实训装置中的技能训练能在深入理解专业知识的同时，培养学生的实践技能。并且本实训装置还有利于学生对变压器、电动机组、电流互感器、电压互感器、模拟表记、数字表计及开关元器件工作特性和接线原理的理解和掌握。

一、设备特性

1）完成《继电保护与自动装置》、《工厂供电》、《供配电技术》、《电力系统继电保护原理》、《电力系统微机保护》、《配电自动化》等课程的教学实验任务，提高学生的专业操作技能。
2）为电气自动化技术、电力系统自动化技术及供用电技术等相关专业学生的课程设计和毕业设计提供良好的研究设计平台。
3）对从事变电站、变配所、电力系统第一线生产过程的运行、维护、检修和调试的现场技术工程人员进行培训和考核。
4）为电气工程、电力系统等方向的科学研究提供试验平台。
5）进行电气元件更换包括断路器控制转换开关更换、指示灯更换、开关状态指示仪更换、断路器更换等培训项目；

6）进行二次回路故障排查包括断路器分合闸回路故障、断路器分合闸状态指示回路故障、接地开关状态指示回路故障、电压测量回路故障、电流测量回路故障等培训项目；

二、技术参数

1) 输入电源：三相四线～380V±10% 50Hz±2%；
2) 整机容量：≤3kVA；
3) 实训台采用铁质亚光密纹喷塑，铝质面板；
4) 台体尺寸：长2800mm×宽600mm×高1800mm；
5) RS-485和以太网两种通讯接口；标准MODBUS通讯协议；

6) 微机保护装置测量元件精度：刻度误差：不大于1%；测量电流：0.2级；母线电压：0.2级；输出精度：0.2级；频率：0.01HZ；P、Q、COSΦ；0.5级；通讯分辨率：不大于1ms。

三、实验项目

1) 工厂配电电气主接线模拟图的认知
2) 触摸屏的正确操作
3) 变压器有载调压
4) 线路停送电操作
5) 一路进线供电转两路供电倒闸操作
6) 母线从运行状态转检修的倒闸操作
7) 母线从检修状态转运行的倒闸操作
8) 变压器从运行状态转检修的倒闸操作
9) 变压器从检修状态转运行的倒闸操作
10) 高压线路的微机继电保护装置接线操作
11) 高压线路的微机继电保护装置参数整定操作
12) 无时限电流速断保护
13) 带时限电流速断保护
14) 定时限过电流保护
15) 反时限过电流保护
16) 备用电源自动投入装置接线操作
17) 进线备投（明备用）的实训
18) 母联备投（暗备用）的实训
19) 无功补偿自动手动操作
20) 变压器投入装置接线操作
21) 变压器过流保护实验
22) 变压器过负荷保护实验
23) 模拟变压器轻瓦斯保护实验
24) 电动机投入装置接线操作
25) 电动机三相短路实验
26) 模拟电动机高温保护实验，电动机超温保护实验

四、配置清单

序号	名称	规格	数量
1	工厂配电一次系统柜	长1200mm×宽600mm×高1800mm	1
2	工厂配电测控回路实训屏	长800mm×宽600mm×高1800mm	1
3	工厂配电保护测控屏	长800mm×宽600mm×高1800mm	1
4	触摸屏		1
5	线路保护测控装置		2
6	电动机保护测控装置		2
7	接线端子		若干
8	接触器		20
9	各类继电器		若干
10	各类开关／按钮		56
11	电流、电压互感器	精度0.5级	9
12	电流表、电压表	精度0.5级	11
13	补偿器		1
14	异步电动机	0.4 KW	１
15	三相交流同步机	0.4 KW	１
16	实验导线		30
17	实训指导书		1
18	电脑		选配
