内蒙古电力（集团）有限责任公司10kV典型客户配电站实训系统

项目概况

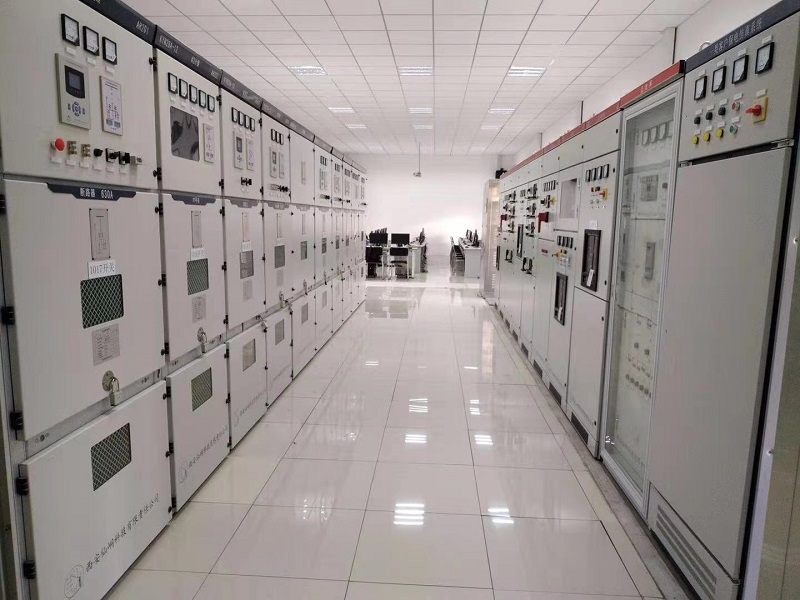

    10kV典型室内客户变电站实训系统建设双回进线单母线分段配电站模拟系统，包含高低压配电成套设备、交直流模拟屏、系统加载仿真模拟柜、系统模拟屏、智能监控软件、虚拟仿真系统等。高低压开关设备形成双回进线单母线分段配电站系统，由系统软件对配电站进行远程建立及控制。高低压开关设备采用虚负荷电压电流源替代一次线路供电，保证了学员培训中的操作安全。

    高压配电成套设备：10kV高压配电柜为10面组成，柜体包含高压进线柜2台、高压计量柜2台、高压母线PT柜2台、高压出线柜2台，高压母联柜1台、高压母联隔离柜1台，设备按照生产现场实物安装，设备一次不带危险电源，智能虚负荷电源加载，保证了教学培训中的操作安全；

    低压配电成套设备：0.4kV低压配电柜为10组成，柜体包含低压进线柜2台、电容器补偿柜2台、低压出线柜2台，低压计量柜1台、低压母联柜1台、柴油发电机进线柜1台、风力发电进线柜1台。设备一次不带危险电源，智能虚负荷电源加载，保证了教学培训中的操作安全；

    配电变压器设备：配电变压器柜2面，采用干变式仿真变压器，具备变压器运行状态中各种故障的模拟功能；

    系统交直流屏，作为配电站二次仿真设备电源及低压供电电源，具备AC220V、DC24V、DC48V等电源供给，具备漏电、过载、短路等保护功能；

    系统加载仿真模拟柜，主要包含虚负荷功率源、电压互感器、电流互感器、故障模拟、加载控制系统等，由多台设备分组对高压配电设备、配电变压器设备、低压配电设备进行电气及各种故障的模拟运行。加载控制系统可远程实现模拟负荷的调节，控制模拟负荷的大小和负载类型（容性、阻性和感性负载），实现配电设备控制类故障、显示类故障、采集类故障等模拟；

    系统模拟屏，显示一次系统主接线图，系统带电状况、运行状态、开关、刀闸、地刀等的实时状态，以及风光电源、备用电源的运行状态；

    智能监控软件，实现对整个配电实训系统各节点及核心元件的电网运行信息的监视控制。与高低压配电设备、虚负荷功率源、综合保护器以及故障模拟器进行通讯。实现对10kV配电实训系统的遥信、遥测、遥控，具备系统运行负荷的加载，系统运行故障的下发与排查，学员培训考核等功能；

    虚拟仿真系统：利用3D虚拟现实技术实现供配电一次设备的三维重现，如刀闸、地刀、变压器、瓷瓶、表计等，能逼真地模拟各种天气状况，形象地反映配电设备的正常、异常、事故状态及其动作过程，可以实现在场景中的任意漫游，对场景中的一次设备进行就地操作，并可对虚拟场景中的设备进行巡视、检查、记录等，并可形象逼真的模拟现场的挂牌、挂地线和验电等不同的仿真实训；

    仿真表计：系统集成采用仿真型微机保护、仿真终端、仿真电能表等，微机保护自动采集设备和故障模拟，在一次线路无电压时，采集设备和故障控制模块无动作，线路电压达到36V时，采集设备和故障控制模块自动开始工作。系统自动进行智能化动作，包含表计计量、故障模拟、断路器动作、变压器运行、指示显示等功能。高低压电气设备的运行和真实配电室运行特性完全一致，高压出线柜断路器合闸后，配电变压器立即带电运行，合上低压进线柜断路器后，低压母线随即带电，并且电容补偿能够自动投切等具备实际运行功能。
