用电信息采集系统仿真培训装置

        用电信息采集系统仿真培训装置由一个主控单元、一个支撑底座、多个支撑单元及仿真单元组成。主控单元包含仿真控制软件、人机交互设备、安全单元，交换机（串口服务器）及其他电气部分；支撑单元包含模拟信号源、串口服务器、开关电源、交换机及其他电气部分；仿真单元包含仿真设备、控制板及其他电气部分；支撑底座包含电源和网络等电气部分。

一、根据仿真培训装置的业务需求，功能设计仿真功能具备：

用采设备模拟仿真

基于计量在线监测与智能诊断分析模型及采集运维故障诊断分析模型，定制开发各类模拟仿真专变采集终端、模拟仿真集中器、模拟仿真智能电表。

其中采集异常仿真涵盖终端与主站无通信、集中器下电表全无数据、采集器下电表全无数据、电能表持续多天无数据四大类采集故障。

计量异常仿真涵盖电能表示值不平、电能表飞走、电能表停走、电压失压、电压断相、电流失流、电流过流、反向电量异常等计量异常。

专变及集中抄表终端故障模拟

对实训设备所挂装的终端进行故障模拟，满足各种模拟故障的需求，包括终端死机、数据错误、上行通信模块故障及本地通信模块故障等。模拟电压回路异常、电流回路异常、相序异常、终端停/上电事件、电压/电流不平衡越限、消息认证错误记录、终端故障记录、电压越限、电流越限、485抄表失败、终端与主站通信流量超门限、对时事件记录等异常事件。

电能表故障模拟

对实训设备所挂装的电能表进行故障模拟，满足各种模拟故障的需求，包括电能表死机、RS485异常、电能表飞走、电能表停走、相序异常、需量异常、电压故障、电流故障、电能表参数变更、电能表时间超差、电表故障信息、电能表示度下降、电能量超差、电能表开盖记录、电能表运行状态字变位等。

线损仿真模拟

通过仿真各类形成线损的故障，包括档案异常、线路异常、设备异常等，模拟产生管理线损及技术线损，指导从业人员进行现场线损故障判断、排除以及台区关系梳理的方法。

三相电能表错接线模拟

实训设备支持三相三线电能表48种错接线、三相四线电能表96种错接线的错接线模拟，且配备足够的模拟信号源，可对每一台电能计量设备设置模拟负载，每台设备负载（电压、电流、相位角、功率因数等）均可以单独设置。

同台区/跨台区故障模拟

对于实际工作现场 ，一个变压器下会挂接有很多低压配变台区 ，由于现场工作情况多样、环境复杂 ，会出现低压台区和其下的终端表计设备不匹配的现象 ，从而造成营销系统中或是电采系统中的台区关系不对应 ，使得现场表计数据无法被主站召回，无法及时抄回电量，更无法对现场数据进行分析。针对用电信息采集系统跨台区故障 ，实训设备利用仿真控制软件一方面对仿真集中参数重新修改、设置以来实现电表的跨台区故障的模拟和实时恢复；另一方面通过装置内部切换箱和信号的滤波处理实现电能表的跨台区故障模拟和实时恢复，可切换为同台区、跨台区及跨台区共零线三种模式。

串户故障模拟

电能表的串户分两种情况， 一种是客户档案串户， 户表关系不对应， 也就是不同客户的表计地址在供电企业的营销业务应用系统中发生互串。第二种情况就是因现场施工过程监控不严， 接线错误出现的电能表串户现象。 采集运维闭环系统综合模拟仿真装置针对以上2种情况进行故障模拟仿真，第一种情况可通过软件修改电能表内部参数进行仿真，第二种情况通过开关切换到不同的相别和模拟用户负载端，达到户表是否对应的目的。

二、仿真单元根据仿真的对象不同分为8种型号，可根据需求选配：

主控单元

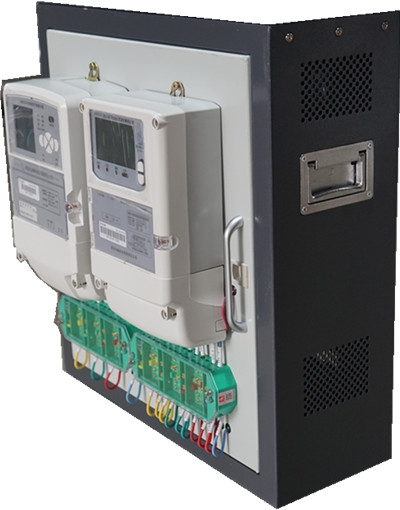

支撑单元及仿真单元

支撑底座
