配网自动化实训室

一、项目概述

        配网自动化成套实训室的建成，可以进行配网自动化系统的演示、配电网的理论架构、功能和实际操作等方面的内容，尤其是可以提高广大配电网操作人员使用配网自动化系统来处理配电网各种故障和实际问题的能力。

        配网自动化成套实训室系统的建立将解决以下问题：

①     解决配电网运行及检修人员室内培训困难的问题；

②     向非本专业领域人员演示配电网的架构和运行；

③     承担电力系统专业的操作技能鉴定和技能竞赛；

④     完成对配电网终端的检测和电力系统多种通信方式的演示。

        系统通过模拟用户高低压配电室实景的培训，可以保证从事用电监察（检查）员、变电站值班员、电力负荷控制员、农网配电营业工、配电线路工、装表接电工、变压器检修工、电能计量人员、供用电合同管理等专业的实操培训以及专业考试。

        从事继电保护工、直流设备检修工、变电所调试检修员、电网调度自动化运行值班员、电网调度自动化厂站端调试检修员、电气试验工、变电一次安装工、变电二次安装工、电测仪表工等相关专业和工种的辅助培训等工种、岗位的业务学习、技术考核和技能等级鉴定以及竞赛、比武。

        其中包括客户供电方案设计审核、现场验收、接电前检查、客户停送电、用电安全检查、违约用电及异常、故障及事故分析处理指导、反事故演习培训；配电开关站方案设计审核、现场验收、运行维护、正常监视及巡视、工作票和操作票办理、倒闸操作、工作许可、异常、故障及事故分析处理；一次设备的更换、检修及试验；二次元器件的更换、保护装置及回路调试、缺陷处理、蓄电池和充电器等直流设备运行维护，故障判断、查找及处理等培训功能；电能计量的现场装表、换表、校表，异常和故障查找、分析及处理；实现电力负荷控制终端实训设备、低压计量反窃电实训设备、高压计量实训设备外接对接的技能培训与技能鉴定考评工作。

        配网自动化成套实训系统用于对学员进行系统培训、考核和技能鉴定。使学员了解配电实训系统的环境要求和功能特点，掌握电气一次、二次设备配置的基本原理与实际操作技能，学会常见故障的分析与排查方法，提高对突发事件的应急处理能力。系统设置各种漏电保护功能，保证教师、学员和设备的安全。系统不仅可以操作运行，而且使用模拟仿真技术设置常见故障及其组合，使实训系统具备“教、学、练、考”等多层次的培训功能。



二、项目内容

        配网自动化实训系统总体包含以下五大部分：

        ①环网柜线路实训系统，系统包含电缆线缆实训系统的机构组成、基本功能、自动化终端的介绍、系统的控制和后台监测、故障运行及分析等；

        ②架空线路实训系统，系统包含架空线路实训系统的机构组成、基本功能、自动化终端的介绍、系统的控制和后台监测、故障运行及分析等；

        ③主站与后台监测系统，系统介绍配网自动化的通讯，scada主站系统的监测运行，故障模拟系统的逻辑分析等；

        ④操作流程监控及视频分析，通过安装在操作台上的高清摄像头，记录教师或者学员的操作流程，进行动作分析和后期课题研究，保证配网操作动作正确性和对教学研究有很大的提升；

        ⑤培训模拟考核系统，考核学员对高低压图纸的识别程度，配网自动化设备的使用，网络通讯架构的认识，配电正常运行的掌握，故障分析与排查的能力。模拟实训系统与培训员、学员计算机的信息交换等。

环网柜配网实景-1

环网柜配网实景-2

环网柜配网实景-3

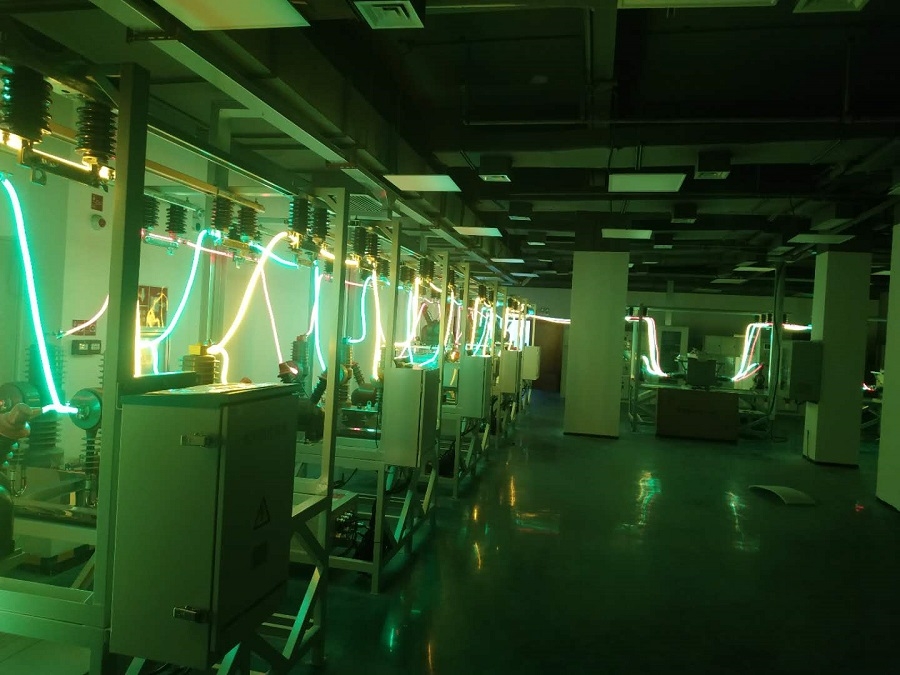

架空线路配网实景-1

架空线路配网实景-2

架空线路配网实景-3

架空线路配网实景-4

后台监测与故障仿真软件
