DDXT002-Z单相费控智能仿真电能表

DDXT002-Z单相费控智能仿真电能表

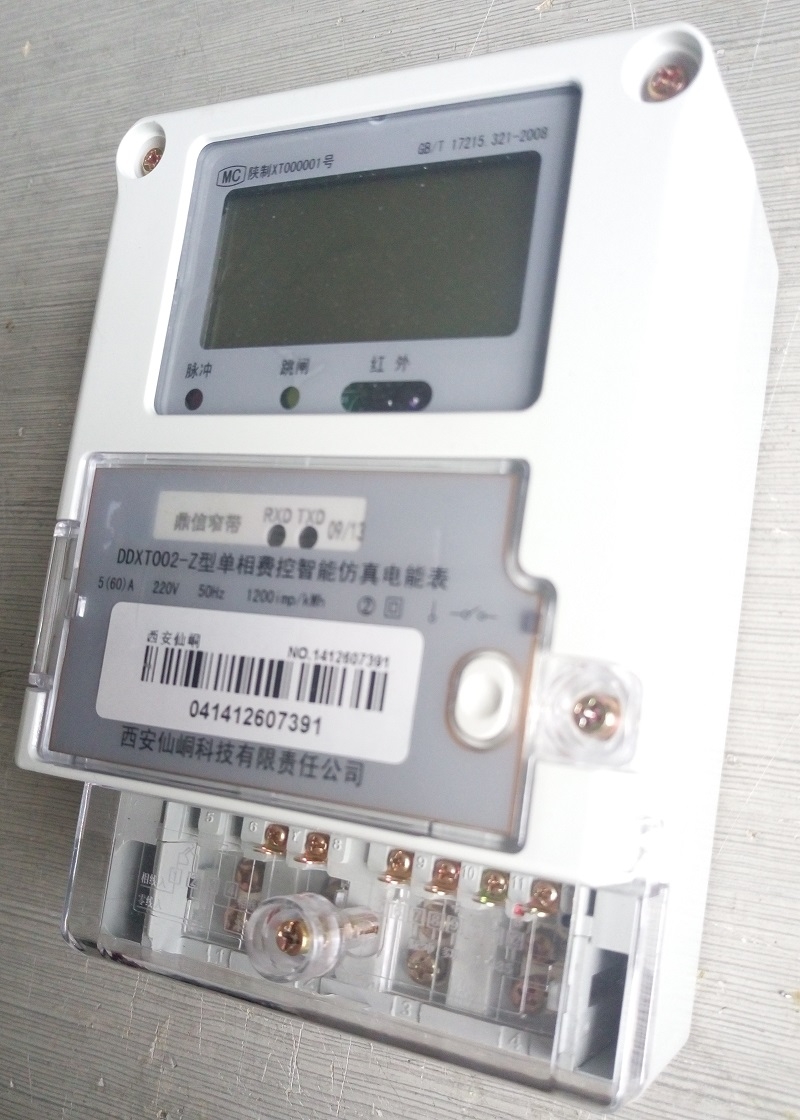

1  综合介绍

1.1 概述

DDXT002-Z单相费控智能仿真电能表是西安仙峒科技有限责任公司研制生产的新一代智能型高科技电能计量产品。它以MCU+计量芯片技术为基础，采用当今集成电路技术，根据电能表有关国际(IEC)标准和我国电力标准DL/T614-2007《多功能电能表》、DL/T645-2007《多功能电能表通信协议》、GB/T 17215.321-2008 《交流电测量设备 特殊要求-第21部分静止式有功电能表（1级和2级）》、GB/T15284-2002《多费率电能表 特殊要求》、Q／GDW 364-2009《单相智能电能表技术规范》、Q／GDW 354-2009《智能电能表功能规范》、Q／GDW 355-2009《单相智能电能表型式规范》、Q／GDW 365-2009《智能电能表信息交换安全认证技术规范》等设计制造。它集计量、费控、监控、报警、显示、冻结、RS485通讯、红外通讯、载波通讯功能于一身，实现单个居民用户的用电计量和用电信息采集存储。

模拟仿真单相费控智能电能表故障功能：参数设置、电量/电压/电流/功率因数等参数写入、少计量窃电、超差计量、通讯故障、费控故障、死机故障、显示花屏等故障。

模拟仿真单相费控智能电能表支持并采用先进的GPRS公用无线通信网络技术。它采用1.0级感应系电能表机芯为基础，采用红外光电变换器，脉冲输出和中央处理器（CPU），单片机电路，使用附带的键盘编程或者红外无线键盘来进行各种需求量、时钟、时段、双休日的设定，可保护本月最大需求量、上月最大需求量和本月峰、平、谷最大需求量显示及存储。带有脉冲输出及RS-232串行通信口，便于数据远程传送与监控。性能精密可靠，功能可满足我国现阶段分时计费需求，生产工艺成熟，价格市场竞争力强。

1.2 工作原理简述

本产品由计量芯片、高速数据处理器、实时时钟、数据接口等设备组成。在高速数据处理器的控制下，通过计量芯片准确获得电网运行各实时参数，并依据相应费率等要求对数据进行处理，其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

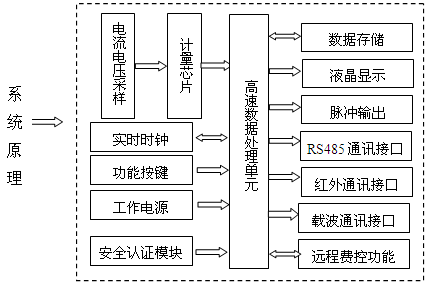

图1  原理方框图

1.3  技术参数

1.3.1 主要技术参数

型号		DTXT002-Z
精度等级		有功1.0/2.0级
额定电压		220V
电流规格		5 (60) A
频率		50Hz
启动电流		直入式：0.004Ib
工作温度		正常工作： -25℃ ～ +60℃ 极限工作：-40℃ ～ +70℃
相对湿度		年平均 < 70%   月平均 < 95%
电压范围		0.7Un ～ 1.3Un
功耗	电压	非通讯状态下：< 1.5W/10VA; 通讯状态下：< 3W/12VA
	电流	< 1.5 VA
时钟精度		≤ 0.5 s / d
电池		容量 ≥ 1.2AH,工作温度范围：-60℃ ～ +85℃
脉冲常数		与电流规格有关，具体数值见电能表铭牌
脉冲宽度		80±16ms
设计寿命		≥ 10年
外形尺寸		长×宽×厚=157mm×110mm×70mm
净重		815克

2  基本功能

   2.1 电能计量

 1）具有正、反向有功电能计量功能，能存储其数据，并可以据此设置组合有功。

 2）具有分时计量功能，有功电能量按相应的时段分别累计，存储总、尖、峰、平、谷电能量。

 3）能存储上12个月的总能量和各费率电能量；数据存储分界时刻为月末24时或每月1号至28号内的整点时刻。

2.2 远程费控

远程费控电能表，本地主要实现计量功能，没有本地计费功能，电能表只是一个计量器具和控制的执行设备；计费功能主要由远程主站/售电系统完成，电能表接收远程售电系统下发的拉闸、允

合闸、ESAM数据回抄指令，数据交互过程需要通过严格的密码验证及安全认证。遵行DL/T645-2007及备案文件。当用户欠费时由远程主站/售电系统发送拉闸命令，使用户断电；当用户充值后

程主站/售电系统再发送允许合闸命令，允许用户合闸。

2.3 测量及监控

 可测量电压、电流（包括零线电流）、有功功率、功率因数等。测量误差（引用误差）不超过±1%。

2.4事件记录

  1）永久记录电表清零事件的发生时刻及清零时的电能数据。

  2）记录编程总次数，最近10次编程的时刻、操作者代码、编程项的数据标识。

  3）记录校时总次数（不包括广播校时）最近10次校时的时刻、操作者代码。

  4）记录掉电总次数，最近10次掉电发生及结束的时刻。

  5）记录最近10次远程拉闸和最近10次远程控制合闸事件，记录拉、合闸事件发生时刻和电能等数据。

  6）记录开表盖总次数，最近10次开表盖事件的发生、结束时刻。

2.5费率及时段方案

    具有日历、计时和闰年自动切换功能。

具有两套时区表、2套费率表时段表，可在约定的时刻自动切换；至少支持8个时段、4个费率；可以配置公共假日及公休日。

2.6冻结功能

具有定时冻结、瞬间冻结、约定冻结、日冻结、整点冻结功能，所有冻结内容及对应数据的标识符合DL/T 645-2007及其备案文件要求。

2.7 通讯

电能表具有1个红外通信接口、1个RS485通信接口、1个模块通信接口。RS485接口的缺省波特率为2400bps；红外通信接口的缺省波特率为1200bps。

采用外置即插即用型通讯模块，模块通信接口有失效保护电路，即在未接入、接入或更换通信模块时不会对电能表自身的性能、运行参数以及正常计量造成影响。

电能表通信协议符合DL/T 645-2007及其备案文件要求。

2.8 指示灯、脉冲信号输出

电表面板上装有2个LED指示灯：有功功率脉冲、跳闸指示。

电表辅助端子配有有功效表脉冲信号、多功能测试信号。

2.9 负荷开关

负荷开关可采用内置或外置方式。

采用内置负荷开关时，开关操作时电表具有消弧措施，其出口回路有防误动作和便于现场测试的安全措施。

采用外置负荷开关时，电能表设计有一组开关信号。正常工作时，输出的开关信号维持负荷开关合闸，允许用户用电；当满足控制条件时，输出的开关信号驱动外置负荷开关动作，中断供电。

2.10 负荷记录

负荷记录内容可以从“电压、电流、频率”、“有功功率”、“功率因数”、“有功总电能”四类数据项中任意组合。

负荷记录间隔时间可以在1～60min范围内设置，默认间隔时间为15min。

负荷记录的存储空间可以记录有功总电能、电压、电流、频率、有功功率、功率因数。间隔时间为15min的情况下可以记录不少于3天的数据量。

3  液晶显示说明

本表采用字段式液晶显示器显示各种电量和信息，具有显示内容丰富、明了清晰，显示界面操作灵活方便等特点。

具备背光显示功能。电能表运行状态下可通过按键、红外等触发方式点亮背光。

3.1 显示界面

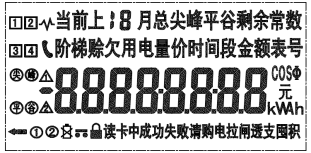

3.2 显示状态

电表具备1个显示按键，运行中具有2种显示状态:自动循显状态、按键显示状态。

自动循显状态：电能表在正常运行情况下处于自动循显状态，根据设定的时间滚动显示。自动循显项目、循显时间可由用户自行设定。最大可选显示项目99项，循显时间可设置成1～99秒。

按键显示状态：按显项目可配置，最多可配置99项。当电表处于运行状态的自动循环显示方式时，一旦有显示按键触发，电表切换到按键显示状态，并启动液晶背光，并在按键动作消失后60秒后自动关闭背光，并自动切换回自动循环显示状态。

电表故障类异常提示：此类异常一旦发生需要将显示的循环显示功能暂停，液晶屏固定显示该异常代码, 当故障类异常只有一个时，液晶屏固定显示该故障类异常代码。当故障类异常代码有几个同时发生时，按照故障类异常代码递增顺序循环显示，显示间隔为循显时间，可以按显示键跳出故障异常代码显示。按键循环显示情况下无按键操作60秒后，返回故障类异常代码自动循环显示。

     背光点亮：电表正常运行时可点亮背光，停电或停电唤醒后不点亮背光。按键显示状态下一直点亮背光，直至返回到自动循环显示状态下关闭背光。

4  安装与接线

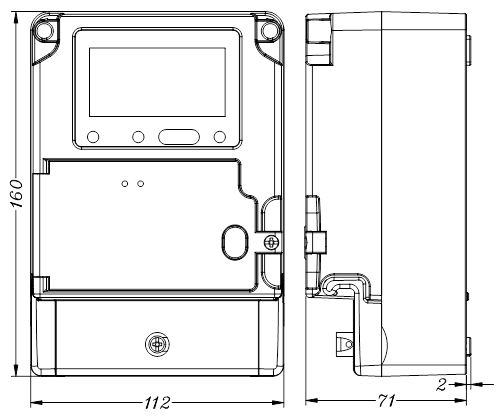

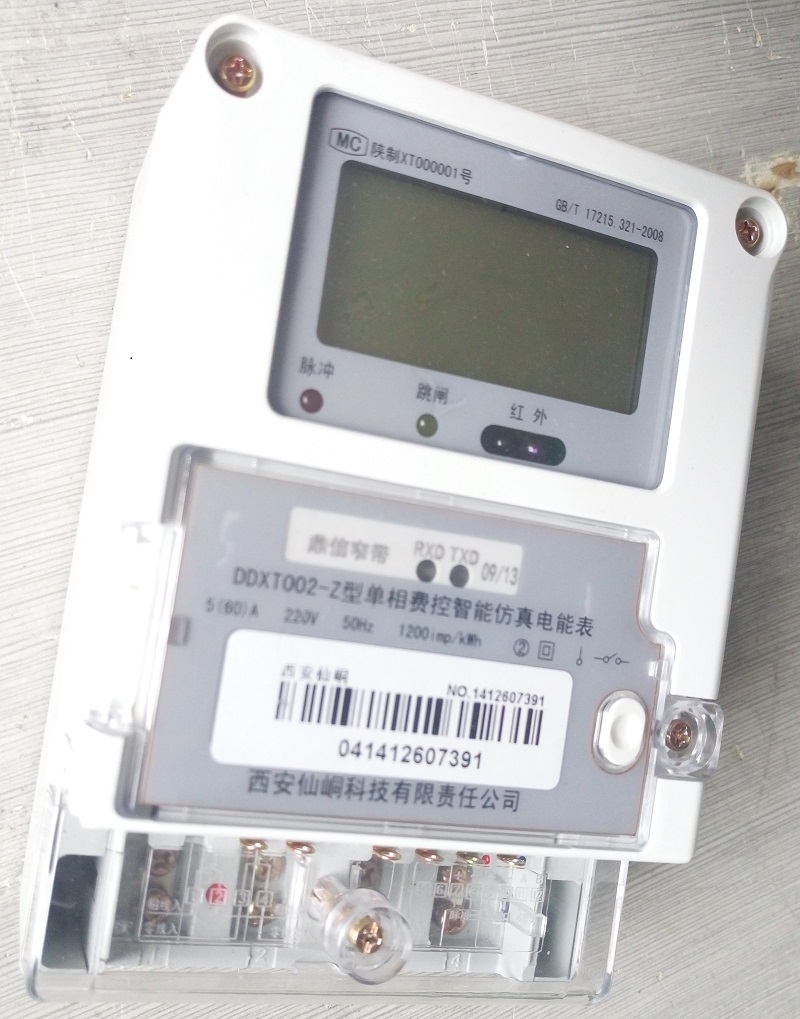

4.1 外观尺寸

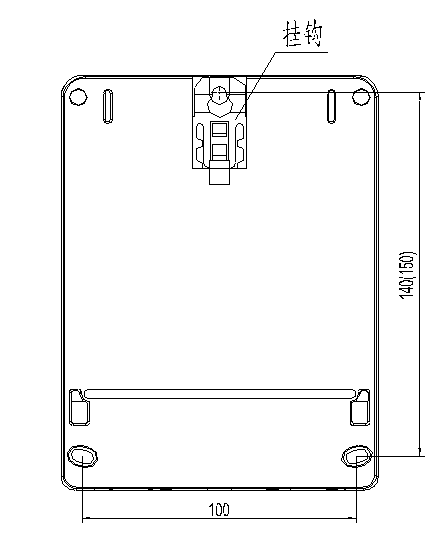

4.2 安装尺寸

4.3 端子接线图

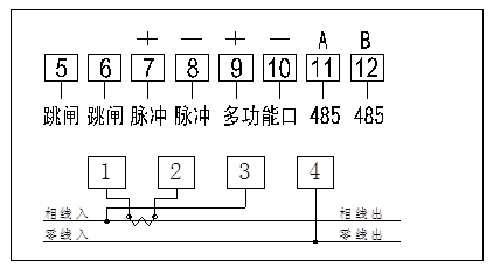

直接接入式

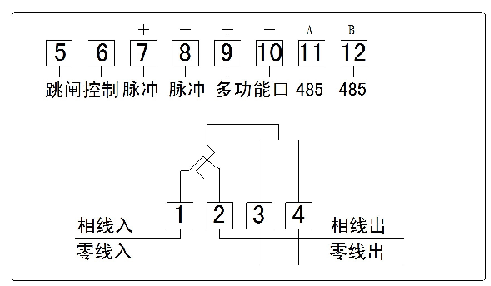

经互感器接入式

说明：采用内置负荷开关时5、6端子为预留端子；采用外置负荷开关时5、6端子为跳闸控制端子。

5  注意事项

Ø 必须严格按照标牌上标明的电压等级接入电压。

Ø 安装时应将接线端子拧紧，并且将表计挂牢在坚固耐火、不易振动的屏上。电表下视时显示效果最佳，故应垂直安装，高度以1.8m为宜。

Ø 接线后应将端盖铅封，建议将表的上盖加铅封。

Ø 表计应存放在温度为-40～70℃，湿度＜85%的环境中，并且应在原包装的条件下放置，叠放高度不超过5层。电表在包装拆封后不宜储存。

6 执行标准

DL/T 645-2007 多功能电能表通信协议；

DL/T 566-1995 电压失压计时器技条件；

DL/T 1487-2015 单相智能电能表技术规范；

DL/T 1488-2015 单相智能电能表型式规范；

DL/T 1491-2015智能电能表信息交换安全认证技术规范。
