DTXT002-Z三相四线费控智能仿真电能表

DTXT002-Z三相四线费控智能仿真电能表

1 综合介绍

1.1 概述

DTXT002-Z三相四线费控智能仿真电能表是西安仙峒有限责任公司研制生产的新一代智能型高科技仿真电能计量产品。它以MCU+计量芯片技术为基础，采用当今集成电路技术，根据电能表有关国际(IEC)标准和我国电力标准GB/T 17215.301-2007《多功能电能表特殊要求》、GB/T15284-2002《多费率电能表特殊要求》、DL/T614-2007《多功能电能表》、DL/T645-2007《多功能电能表通信协议》、Q/GDW354-2009《智能电能表功能规范》、Q/GDW356-2009《三相智能电能表型式规范》等设计制造。

三相四线费控智能仿真电能表模拟仿真故障功能：参数设置故障、电量/电压/电流/功率因数等参数写入、少计量窃电、超差计量、通讯故障、死机故障、显示花屏等故障。

它集计量、监控、报警、显示、谐波测量、冻结、通讯功能于一身，能计量组合有功、正反向有功、组合无功1、组合无功2、四象限无功总电量及分时电量；能计量正反向有功、组合无功1、组合无功2、四象限无功总最大需量及分时最大需量，以及最大需量发生的日期和时间；能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总视在功率、总功率因数和频率等；能检测并记录各相失压、失流、断相、反向、过载、过流、过压、欠压、断流、逆相序等事件；能检测备用电池电压和监测负荷情况；能实现远程和红外抄表。是实现配电管理现代化的重要组成部分，也是电力负荷管理系统的配套终端产品，与电力负荷管理主站配合可实现负荷的监测，是电力营销自动化系统中具有较高的实用价值的终端产品；而且具备多种扩展功能。该表计适用于各电厂、变电站、计量关口和企事业单位。

1.2 工作原理简述

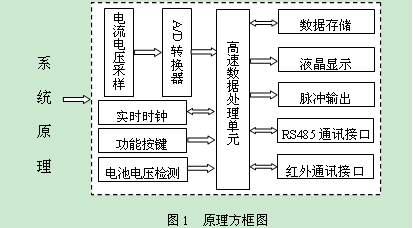

本产品由计量芯片、高速数据处理器、实时时钟、数据接口设备组成。在高速数据处理器的控制下，通过计量芯片获得有功电量、无功电量、功率、电压、电流、功率因数、电网频率等实时测量参数，并依据相应费率和需量等要求对数据进行处理，其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

1.3 技术参数

1.3.1主要技术参数

性能			参数
测量	接线方式		三相三线 / 三相四线
	电压	额定值	3×220V/380V
		过负载	持续：1.2倍瞬时：2倍1S
		功耗	< 0.5VA / 相
		精度	RMS(真实有效值)测量，精度0.2%
		准确度范围	5V～1.2倍额定电压
	电流	额定值	3×5（20） A
		过负载	持续：1.2倍瞬时：4倍1S
		功耗	< 0.5VA / 相（In=5A）< 0.1VA / 相（In=1A）
		精度	RMS(真实有效值)测量，精度0.2%
		准确度范围	0～5A（In=5A）
	频率		45～65Hz, 精度±0.02 Hz
	功率、功率因数		精度0.5%
	电能		有功电能0.5S级，无功电能2级
输入	开关量输入DI		24V直流激励自激，去抖时间20ms
输出	开关量输出DO		电磁式，触点容量：5A , AC250V
	模拟量输出AO		输出范围4～20mA,负载能力500Ω，精度1%
	电能脉冲输出		最多选配2路电能脉冲输出，光耦隔离输出
通讯	接口		RS485, 波特率：1200～19200bps
	协议		MODBUS-RTU协议
电源	工作范围		AC / DC : 85～264 V
	功耗		< 4W
环境	运行温度		-25℃ ～+70℃
	大气压力		70KPa～106KPa
	相对湿度		5%～95%(无冷凝)
外形	显示		高亮度三排LED显示
	尺寸		长×宽×厚=287mm×166mm×84mm
	重量		1830克

1.3.2时钟准确度

日计时误差≤0.5s/d

1.3.3实时时钟电池

标称电压：3.6V

标称容量：≥1.20Ah

工作温度范围：-60℃～+85℃

停电后数据保存时间：≥15年

1.3.4停电抄表及全失压监测电池

标称电压：3.6V

标称容量：≥1.20Ah

工作温度范围：-60℃～+85℃

1.3.5光耦脉冲输出

脉冲输出常数	脉冲常数与规格有关，具体数值见电能表铭牌
脉冲输出宽度	80ms

1.3.6其它数据

外形尺寸	长×宽×厚=265mm×170mm×75mm
净重	1.8kg

1.3.7 电气绝缘性能

1）介质强度

符合GB/T 13729 规定，工频电压2KV, 时间1分钟。

2）绝缘强度

符合GB/T 13729 规定，500V兆欧表测试，绝缘电阻值不小于100MΩ。

3）冲击电压

符合GB/T 13729 规定，能承受峰值为5KV（强电回路）或1KV（弱电回路）的1.2/50us标准雷电的冲击电压试验。

1.3.8机械性能

1）振动

符合GB/T 11287 标准，严酷等级为Ⅰ级；

2）冲击

符合GB/T 14537 标准，严酷等级为Ⅰ级；

3）碰撞

符合GB/T 14537 标准，严酷等级为Ⅰ级；

1.3.9 电磁兼容性

1）静电放电抗扰度

符合GB/T 17626.2（IEC 61000-4-2）规定，严酷等级为Ⅳ级；

2）射频电磁场辐射抗扰度

符合GB/T 17626.3（IEC 61000-4-3）规定，严酷等级为Ⅲ级；

3）电快速瞬变脉冲群抗扰度

符合GB/T 17626.4（IEC 61000-4-4）规定，严酷等级为Ⅳ级；

4）浪涌抗扰度

符合GB/T 17626.5（IEC 61000-4-5）规定，严酷等级为Ⅳ级；

5）射频传导抗扰度

符合GB/T 17626.6（IEC 61000-4-6）规定，严酷等级为Ⅲ级；

6）工频磁场抗扰度

符合GB/T 17626.8（IEC 61000-4-8）规定，严酷等级为Ⅴ级；

7）振荡波抗扰度

符合GB/T 17626.12（IEC 61000-4-12）规定，严酷等级为Ⅲ级；

8）阻尼振荡磁场抗扰度

符合GB/T 17626.10（IEC 61000-4-10）规定，严酷等级为Ⅴ级；

9）电压瞬降短时中断

符合GB/T 13729规定，严酷等级为Ⅱ级。

2 基本功能

2.1 电能计量

具有正向有功、反向有功、四象限无功电能计量功能，并可以据此设置组合有功和组合无功电能。

四象限无功电能除能分别记录、显示外，还可通过软件编程，实现组合无功1和组合无功2电能的计算、记录、显示。

具有分时计量功能，即可按相应的时段分别累计并存储总、尖、峰、平、谷有功电能和无功电能。

具有计量分相有无功电能量功能。

能存储12个结算日电量数据，结算时间可设定为每月中任何一天的整点时刻。

2.2 最大需量测量

测量双向最大需量、分时段最大需量及其出现的日期和时间，并存储带时标的数据。最大需量值可以手动按键清零或抄表器清零，需量清零有编程开关、密码限制。

最大需量测量采用滑差方式，需量周期和滑差时间可设置。

当发生电压线路上电、时段转换、清零、时钟调整等情况时，电能表从当前时刻开始，按照需量周期进行需量测量，当第一个需量周期完成后，按滑差间隔开始最大需量测量。在一个不完整的需量周期内，不做最大需量的记录。

能存储12个结算日最大需量数据。

2.3 时钟、时段及费率功能

采用具有温度补偿功能的内置硬件时钟电路，具有日历、计时和闰年自动切换功能。内部时钟端子输出频率为1Hz。

具有2套时区表，可配置2套时区表切换时间；

具有2套日时段表，可配置2套日时段表切换时间；

可以配置公共假日时段。

可以配置周休日和周休日选择的日时段表号。

2.4 测量及监测

可测量电压、电流、有功功率、无功功率、视在功率、功率因数、相角、电网频率、电池电压等。

提供越限监测功能，可对线（相）电压、电流、功率因数等参数设置阀值并进行监测，当某参数超出或低于设定的限值时，以事件方式进行记录。

2.5 事件记录

记录电表失压、欠压、过压、断相、全失压、电压逆相序、电流逆相序、电压不平衡、电流不平衡、失流、过流、断流、潮流反向、过载、掉电、需量超限、总功率因数超限等事件，记录参数编程、电表清零、需量清零、事件清零、校时、时区时段参数配置、开表盖、开端钮盒等事件。

事件记录内容符合电力行业标准《DL/T 645-2007》协议及其备案文件。

2.6 负荷曲线

负荷记录内容可以从“电压、电流、频率”、“有、无功功率”、“功率因数”、“有、无功总电能”、“四象限无功总电能”、“当前需量”六类数据项中任意组合选择。

负荷记录间隔时间可设置，每类负荷间隔时间可以相同，也可以不同。

负荷记录数据带有时标。

负荷记录存储空间保证在记录“有、无功总电能”、“四象限无功总电能”，时间间隔为1分钟的情况下可记录不少于40天的数据容量。

2.7 数据冻结

数据冻结方式分定时冻结、瞬时冻结、日冻结、约定冻结、整点冻结。

每种方式冻结均可通过相应的冻结数据模式字选择数据类型进行冻结，可选择正向有功电能、反向有功电能、组合无功1电能、组合无功2电能、四象限无功电能、正向有功最大需量及时间、反向有功最大需量及时间、变量等。

定时冻结：配置定时冻结时刻，以月或日或小时为周期进行冻结，可保存最近60次的冻结数据。

瞬时冻结：在非正常情况下，下发瞬时冻结命令进行瞬时冻结，可保存最近3次的冻结数据。

日冻结：配置日冻结时刻，可保存最近2个月的冻结数据。

约定冻结：在两套时区表切换、两套日时段表切换、或电力公司认为有特殊需要时，冻结转换时刻的电能量以及其他重要数据，可保存最近2次切换冻结数据。

整点冻结：配置整点冻结起始时间、冻结间隔时间，可保存最近254个冻结数据。

2.8 电压统计

记录三相电压及分相电压的最高电压及出现时间、最低电压及出现时间，统计电压监测时间、超上限时间、超下限时间，电压合格率、电压超限率。

可连续记录统计最近12个结算日的电压合格率统计数据。

2.9 谐波分析

可测量三相电压、三相电流波形失真度及32次以内的谐波含量。

2.10 通讯

电能表具有1个红外通信接口、2个RS485通信接口。各通信口在物理层相互独立，一种通信信道的损坏不影响另一信道。另外，通信接口和电能表内部电路实行电气隔离，有失效保护电路。

通信波特率可设置，标准速率为1200bps、2400bps、4800bps、9600bps；RS485接口的缺省波特率为2400bps；调制式红外通信接口的缺省波特率为1200bps。

电能表通信协议符合DL/T645-2007及其备案文件要求。

2.11 停电抄表

停电后,可以通过按键唤醒电表抄表，也可以通过红外通讯口唤醒电表，以便用抄表器抄表。电能表被唤醒后如没有按键操作，自动循环显示一遍后关闭液晶显示，若有按键操作，则按键操作30秒后关闭液晶显示。

2.12 LED指示、脉冲信号输出

电表面板上装有3个LED指示灯：有功功率脉冲、无功功率脉冲、报警指示。功率脉冲常数与电表规格有关，具体数值见电表铭牌。

电表辅助端子配有有功校表脉冲信号、无功校表脉冲信号、多功能测试信号、报警信号。

2.13 多功能测试接口

电能表辅助端子的多功能测试接口可输出日计时误差检测信号、时段投切信号、需量周期信号。三个输出信号使用同一输出接口，并可通过编程设置进行切换。电能表断电后再次上电，多功能测试接口输出信号默认为日计时误差检测信号。

2.14 电表休眠

当外部电源断电后，电表由内部电池供电保持不间断工作，同时电表为降低电池功耗，自动转入休眠状态；当外部电源恢复供电时，电表退出休眠方式。休眠方式下，可通过红外或按键唤醒。

2.15 报警输出接口

具有报警输出接点。

2.16 电源供电方式

电能表供电有2种方式：线路供电、线路和辅助电源（AD/DC自适应）供电，具体采用哪种方式以实际发货实物为准。

线路供电：电能表电源由线路供电；电能表具备带隔离的多路输出电源，分别提供给表内部测量与数据处理单元、通信单元使用。对于三相四线电能表，当电能表三相电压中有任两相断相后，电能表能正常工作；对于三相三线电能表，当电能表三相电压中有任一相断相后，电能表能正常工作。

线路和辅助电源（AD/DC自适应）供电：电能表电源由线路和辅助电源(AC/DC自适应)供电，两种供电方式相互独立，互不影响；并可不间断自动转换，且辅助电源供电方式优先。对于三相四线电能表，当电能表三相电压中有任两相断相后，电能表仍能正常工作；对于三相三线电能表，当电能表三相电压中有任一相断相后，电能表仍能正常工作。电能表配置有辅助电源接线端子，辅助电源供电电压为100～240V交、直流自适应。

3. 仿真功能

通讯		RS485(波特率2400BPS)
通讯协议		DLT-645-2007
与协议完全一致功能	读地址
	广播校时
	跳闸
	保电
	报警
	读取电能数据	当前月组合有功（总、尖、峰、平、谷）正向有功、反向有功、组合无功1、组合无功2、第一象限无功、第二象限无功、第三象限无功、第四象限无功、正向视在电能、反向视在电能，以上每项分别有（总、尖、峰、平、谷）五项数据，可按对应数据块读取
		A/B/C三相每相正向有功、反向有功、组合无功1、组合无功2、第一象限无功、第二象限无功、第三象限无功、第四象限无功、正向视在电能、反向视在电能读取
		上1至上12结算日组合有功（总、尖、峰、平、谷）正向有功、反向有功、组合无功1、组合无功2、第一象限无功、第二象限无功、第三象限无功、第四象限无功、正向视在电能、反向视在电能，以上每项分别有（总、尖、峰、平、谷）五项数据，可按对应数据块读取
		上1至上12结算日A/B/C三相每相正向有功、反向有功、组合无功1、组合无功2、第一象限无功、第二象限无功、第三象限无功、第四象限无功、正向视在电能、反向视在电能读取
	读取需量数据	当前月，上1至上12结算日所有需量数据(跟费率有关项只有4种费率，也就是尖、峰、平、谷)
	读取变量数据	包括电压、电流、有功功率、无功功率、功率因素、相角，总数据、分相数据及数据块都可以
	读取变量数据	电网频率，当前有功、无功、视在需量读取，表内温度，时钟电池电压，抄表电池电压，内部电池工作时间读取
	部分事件读取	全失压总次数及累计时间
		A/B/C每相失压总次数及累计时间
		A/B/C每相欠压总次数及累计时间
		A/B/C每相断相总次数及累计时间
		A/B/C每相失流总次数及累计时间
		A/B/C每相过流总次数及累计时间
		A/B/C每相断流总次数及累计时间
		A/B/C每相潮流反向总次数及累计时间
		A/B/C每相过载总次数及累计时间
		电压逆相序总次数及累计时间
		电流逆相序总次数及累计时间
		电压不平衡总次数及累计时间
		电流不平衡总次数及累计时间
		总功率因素超下限次数及累计时间
	参变量读取
	读取部分冻结数据	上1-上12次定时冻结数据读取
		上1-上3次瞬时冻结数据读取
		上1-上254次整点冻结数据读取
	部分参变量写入
与协议不一致功能		与协议DLT-645-2007不一致在于数据写入，包括电量数据，需量数据，变量数据，事件数据，冻结数据及相关参数，写入协议格式按DLT-645-2007 ‘7.3写数据’相关内容，其中数据标识与读取时的标识一致，密码与操作者代码数据任意（可全0），数据项格式和长度与读取对应量一致（PC软件发送数据时要按协议数据项+33H），数据具体项目与上面可读取的一致。

4.仿真故障设置

4.1电能表通信类故障：

序号	电能表上反映故障现象	软件可设置故障点	电能表软件设置故障实现	备注
1	不能进行485通信	485通信故障	无法读取和设置电能表的所有信息	液晶能指示通讯状态
2	电能表红外无法抄表	红外通信故障	红外通讯不上，无法抄表

4.2电能表事件类异常提示：

序号	电能表上反映故障现象	软件可设置故障点	电能表软件设置故障实现	备注
1	失压	失压故障	软件设置某相失压时，该相对应的字符闪烁。能够查询到事件发生的时间	包括A、B、C三相
2	断相	断相故障	软件设置断相时不显示该相对应的字符能够查询到事件发生的时间	包括A、B、C三相
3	失流	失流故障	软件设置某相失流时，该相对应的字符闪烁能够查询到事件发生的时间。	包括A、B、C三相
4	逆相序	逆相序故障	软件设置某逆相序时，液晶显示逆相序能够查询到事件发生的时间

4.3电能表内部故障模拟：

序号	电能表上反映故障现象	软件可设置故障点	电能表软件设置故障实现	备注
1	电能表突走突变	电能突变故障	电能表比正常情况下走的快
2	电能表时间日期异常	时间显示故障	时间显示不正确	例如：日期超前，时间走的快
3	电能表使用中表计显示全部回零	数据显示故障	让电能量显示全部为零，但是读取的电能量不为零。	表计受干扰、所有数据丢失
4	内部程序错误	死机故障	液晶死在当前界面下，显示内容页不变，按翻页无反应。
5	存储器故障或损坏	数据读取故障	读取的电量全为零，但是显示正常。
6	时钟故障	时钟故障	显示的时间为乱码	时段、事件记录的时间不正确。
7	费控继电器不动作	分合闸故障	收到继电器故障命令后，再接收到分合闸命令时，继电器不动作，但是跳闸指示灯正常。
8	停电显示电池欠压	主供电电池欠压	液晶上面停电抄表电池欠压指示点亮
9	时钟电池电压低	时钟电池欠压	液晶上面时钟电池欠压指示点亮
10	脉冲灯闪烁不正常	脉冲灯故障	与实际计量不符

4.4电能表硬件类故障：

序号	电能表上反映故障现象	软件可设置故障点	电能表软件设置故障实现方式	备注
1	电能表进出线电压及供电正常，但电能表无显示	电能表不启动	电能表程序接收到故障设置后，电能表程序将电能表显示屏、电能表状态灯、脉冲灯、按键唤醒功能关闭，但485通信保持正常
2	电能表上电后显示白屏	电能表白屏	电能表程序接收到故障设置后，电能表程序将电能表显示屏显示为白屏，其余均显示正常
3	电能表上电后显示黑屏	电能表黑屏	电能表程序接收到故障设置后，电能表程序将电能表显示屏显示为白屏，其余均显示正常
4	电能表上电后显示花屏	电能表花屏	电能表程序接收到设置故障后，将电能表显示更改为乱码显示
5	电能表上显示接入的A相电压值为0	电能表A相无电压	电能表程序接收到设置故障后，将电能表A相电压值显示为0
6	电能表上显示接入的B相电压值为0	电能表B相无电压	电能表程序接收到设置故障后，将电能表B相电压值显示为0
7	电能表上显示接入的C相电压值为0	电能表C相无电压	电能表程序接收到设置故障后，将电能表C相电压值显示为0
8	电能表上显示的接入A相电流为0	电能表A相无电流	电能表程序接收到设置故障后，将电能表A相电压值显示为0
9	电能表上显示的接入B相电流为0	电能表B相无电流	电能表程序接收到设置故障后，将电能表B相电压值显示为0
10	电能表上显示的接入C相电流为0	电能表C相无电流	电能表程序接收到设置故障后，将电能表C相电压值显示为0
11	电能表上显示的接入A相电压为正常值的50%	电能表A相电压异常	电能表程序接收到设置故障后，将电能表A相电压值显示为50%
12	电能表上显示的接入B相电压为正常值的50%	电能表B相电压异常	电能表程序接收到设置故障后，将电能表B相电压值显示为50%
13	电能表上显示的接入C相电压为正常值的50%	电能表C相电压异常	电能表程序接收到设置故障后，将电能表C相电压值显示为50%
14	电能表上显示的接入A相电流为正常值的50%	电能表A相电流异常	电能表程序接收到设置故障后，将电能表A相电流值显示为50%
15	电能表上显示的接入B相电流为正常值的50%	电能表B相电流异常	电能表程序接收到设置故障后，将电能表B相电流值显示为50%
16	电能表上显示的接入C相电流为正常值的50%	电能表C相电流异常	电能表程序接收到设置故障后，将电能表C相电流值显示为50%

5. 液晶显示说明

本表采用字段式液晶显示器显示各种电量和信息，具有显示内容丰富、明了清晰，显示界面操作灵活方便等特点。

具备背光显示功能。电能表运行状态下可通过按键、红外等触发方式点亮背光。

5.1 显示界面

序号	LCD图形	说明
1		当前运行象限指示
2	汉字字符，可指示： 1）当前、上1月-上12月的正反向有功电量，组合有功或无功电量，Ⅰ、Ⅱ、Ⅲ、Ⅳ象限无功电量，最大需量，最大需量发生时间 2）时间、时段 3）分相电压、电流、功率、功率因数 4）失压、失流事件记录 5）阶梯电价、电量1234 6) 剩余电量(费)，尖、峰、平、谷电价
3		数据显示及对应的单位符号
4		上排显示轮显/键显数据对应的数据标识，下排显示轮显/键显数据对应数据标识的组成序号。
5	从左向右依次为： 1）①②代表第1、2套时段 2）时钟电池欠压指示 3）停抄电池欠压指示 4）无线通信在线状态及信号强弱指示 5）载波通信 6）红外通信，如果同时显示"1"表示第1路485通信，显示"2"表示第2路485通信 7）允许编程状态指示 8）三次密码验证错误指示 9）实验室状态 10）报警指示
6	1）IC卡"读卡中"提示符 2) IC卡"读卡成功"提示符 3）IC卡"读卡失败"提示符 4) "请购电"剩余金额偏低时闪烁 5）透支状态指示 6）继电器拉闸状态指示 7）IC卡金额超过最大费控金额时的状态指示（囤积）
7		从左到右依次为： 1）三相实时电压状态指示，Ua、Ub、Uc分别对应A、B、C相电压，某相失压时，该相对应的字符闪烁；某相断相时则不显示。 2）电压电流逆相序指示。 3）三相实时电流状态指示，Ia、Ib、Ic 分别对应A、B、C相电流。某相失流时，该相对应的字符闪烁；某相断流时则不显示。某相功率反向时，显示该相对应符号前的"-"。
8		指示当前运行第"1、2、3、4"阶梯电价
9		1）指示当前费率状态（尖峰平谷） 2）" "指示当前使用第1、2套阶梯电价

5.2 显示状态

电表运行中具有3种显示状态：自动循显状态、按键显示状态、内部管理状态。

自动循显状态：电能表在正常运行情况下处于自动循显状态，根据设定的时间滚动显示。自动循显项目、循显时间可由用户自行设定。最大可选显示项目99项，循显时间可设置成1～99秒，显示代码可按内部管理状态下的显示代码显示或用户自定义序号显示。

按键显示状态：按显项目可配置，最多可配置99项。当电表处于运行状态的自动循显方式时，一旦有显示按键触发，电表切换到按键显示状态并点亮背光。在按键动作消失60秒后自动切换回自动循显状态并关闭背光。按键显示时可按出所有的故障类及事件异常类提示代码。显示代码可按内部管理状态下的显示代码显示或用户自定义序号显示。

内部管理状态：为满足更多用户需求，通过液晶可查看更多信息，增加内部管理状态。按住任意一个显示按键10秒后，电表切换到内部管理状态并点亮背光。在内部管理状态下，按键动作消失60秒后自动切换到自动循环显示状态并关闭背光。具体显示内容参见附录1。

电表故障类异常提示：此类异常一旦发生则将显示的循环显示功能暂停，液晶屏固定显示该异常代码。当故障类异常只有一个时，液晶屏固定显示该故障类异常代码；当故障类异常代码有几个同时发生时，按照故障类异常代码递增顺序循环显示，显示间隔为循显时间。可以按任一显示按键跳出故障异常代码显示进入按键循显，按键循环显示情况下无按键60秒后，返回故障类异常代码显示。故障类显示代码定义参考附录1。

事件类异常提示：此类异常一旦发生则在循环显示的第一屏插入显示该异常代码。当事件类异常代码只有一个发生时，在循环显示的第一屏插入该事件类异常代码。当事件类异常代码有几个同时发生时，在循环显示的第一屏前按照递增顺序插入全部事件类异常代码，显示间隔为循显时间。事件类显示代码定义参考附录1。

5.3 显示按键操作说明

本表提供2个显示按键供用户查看显示。

自动循显状态：

按上翻键、下翻键后切换到按键显示状态。

按键显示状态：

上翻键，顺序向上逐一翻滚查看显示项目。

下翻键，顺序向下逐一翻滚查看显示项目。

内部管理状态：

上翻键，改变光标所在显示代码的位置。

下翻键，改变光标所在显示代码的数值。

6 安装与接线

6.1 外观尺寸

6.2 安装尺寸

6.3 端子接线图

注1：对于三相四线接线方式，10号端子为电压零线端子。

注2：当电能表供电方式为“线路供电”时，11、12辅助接线端子悬空；当电能表供电方式为“线路和辅助电源（AD/DC自适应）供电”时，11、12辅助接线端子接辅助电源。

7 其它使用说明

7.1 电表编程

电表在出厂前已进行了数据清零、对时、参数设置等工作，但用户在安装前可能仍要进行这些工作，以上工作可通过红外通信口、RS485通信口来进行。编程操作除有严格密码保护外，还有硬件开关保护。编程前，编程开关应处于有效状态，液晶上会有编程开关符号显示提示。

7.2 停电抄表电池

为节省停电抄表电池电量，延长使用寿命，建议电表挂网前（如保存在库房等）取下外接停电抄表电池。

当停电抄表电池电量不足时，电表停电抄表和全失压检测功能会受影响，此时应及时更换电池。要求停电抄表电池仅选用我公司认可的电池，最好是向我公司联系购买，以确保电能表的性能发挥最优。

7.3 电表检验

本表配有用于检表的脉冲输出指示灯和光耦隔离的脉冲输出接口，检表时输出的脉冲数与功率、功率因数及脉冲常数有关。

如用脉冲输出接口进行电能表检验，当检各种有功电量误差时，将检表台的脉冲输入线的正端接电表“有功校表端（+）”，负端接电表“公共地（-）”；当检各种无功电量误差时，将检表台的脉冲输入线的正端接电表“无功校表端（+）”，负端接电表“公共地（-）”。

8 注意事项

必须严格按照标牌上标明的电压等级接入电压。

Ø 安装时应将接线端子拧紧，并且将表计挂牢在坚固耐火、不易振动的屏上。电表下视时显示效果最佳，故应垂直安装，高度以1.8m为宜。

Ø 接线后应将端盖铅封，建议将表的上盖加铅封。

表计应存放在温度为-40～70℃，湿度＜85%的环境中，并且应在原包装的条件下放置，叠放高度不超过5层。电表在包装拆封后不宜储存。

9 执行标准

DL/T 645-2007 多功能电能表通信协议；

DL/T 566-1995 电压失压计时器技条件；

DL/T 1485-2015 三相智能电能表技术规范；

DL/T 1489-2015 三相智能电能表型式规范；

DL/T 1491-2015智能电能表信息交换安全认证技术规范。
