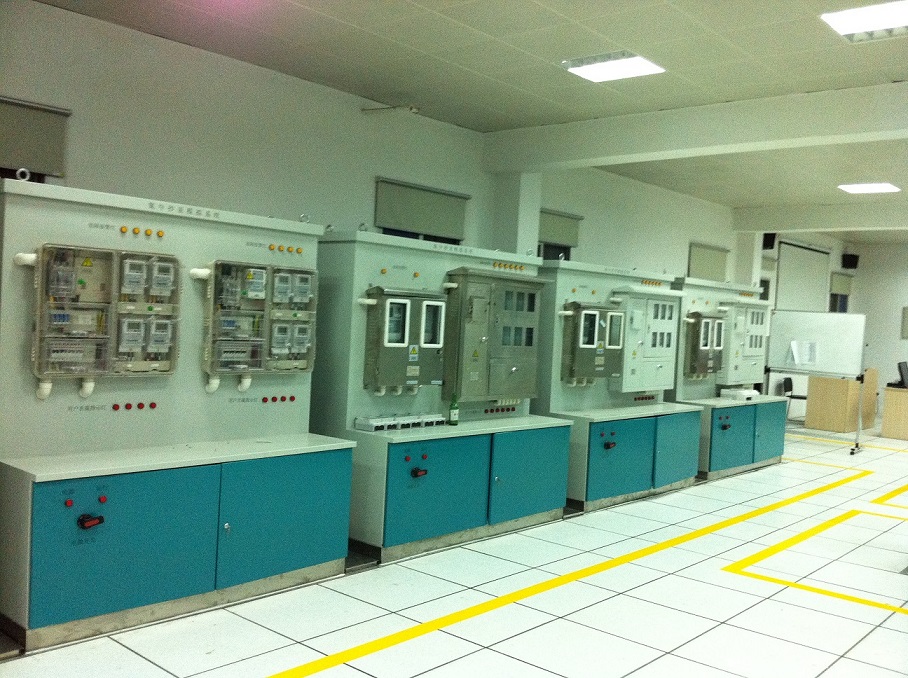

电能信息采集与控制实训室

一、产品介绍

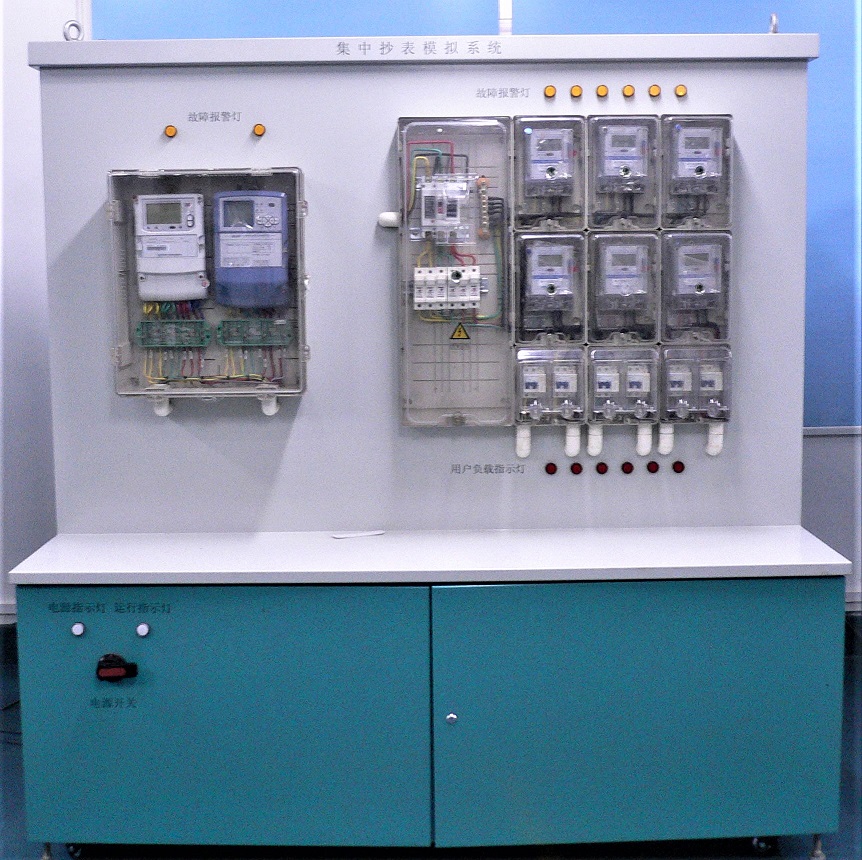

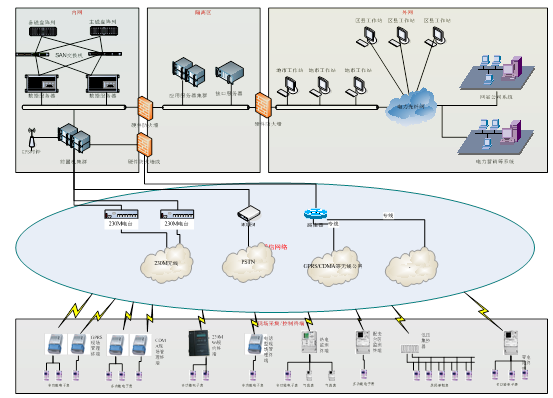

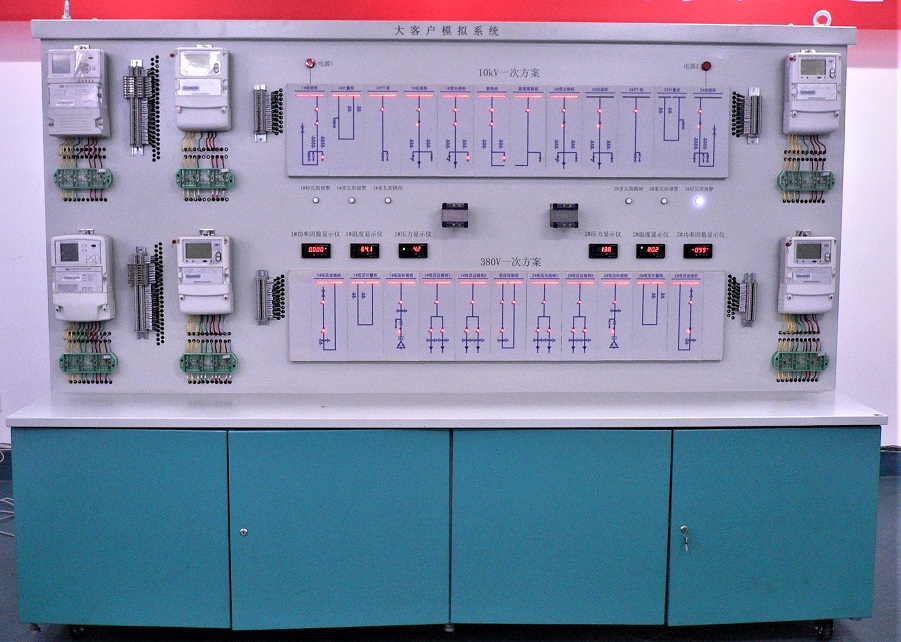

     电能信息采集与控制系统是现代化电力营销的重要技术支持系统,在配电网络中得到广泛应用,它提供了一点对多点的负荷控制、远方自动抄表、防窃电、用户预购电等多种营销技术手段;电能信息采集及负荷管理实训系统，可以实现终端现场安装、接线、试验、测试及模拟运行情况，采用程控电源和软硬混合仿真技术,可以模仿一个中型城市的电能信息采集和控制系统,可以模拟国网规定的六种典型客户的用电和运行情况,更进一步切合生产实际，做到培训和生产实际的高度统一,进一步拓展实训室功能和使用价值，训室配置大型专变用户（A 类）容量在100kVA及以上的专变用户大客户虚拟用电数字仿真系统(以双电源单母线分段供电为载体,配有公用配变监测数字仿真系统子系统); 中小型专变用户（B 类）容量在100kVA以下的专变用户电能采集模拟系统（进线模拟柜，计量负控模拟柜，出线模拟柜, 以及线损分析模拟仿真系统子系统）;台区公变电能采集系统(杆上公变高供高计,杆上公变高供低计), 低压集抄及功能抄表费控仿真系统；终端维修台；电能信息管理和数据采集主站系统；电能信息采集培训系统及题库；并可以通过网络将主站与SG186机房连接。

二、技术特点

1、系统整体模拟城市的电能采集与控制系统, 让学员在一套装置上就可掌握整套系统软硬件的功能和工作流程,并可对系统的运行状况进行分析,实现了对系统综合实训的创新

2、采取虚负荷接入方式以及虚拟现实技术模拟系统参数运行。电能采集与控制系统的一个主要功能就是对所监控的装置进行运行参数遥测,本系统所有的模拟设备上有近似实际运行状态的电气参数量,能够给电能表和负控终端提供电流、电压和功率等电气量,并可平滑调节,实现了近乎现场实际运行状态.

3、系统整合了电能信息采集系统中的相关设备(计量表计、开关设备、虚拟负荷、系统通讯装置、负荷不平衡回路等) ,可以进行负荷管理系统各种的示范操作、安装、调试、维护; 可以集中讲解、展示、解剖现有负荷管理系统现场终端设备的原理、结构,系统主站软件功能; 相关工作人员能直观地了解系统组成,掌握系统安装接线,运营维护等问题

4、通过组成智能电源网络柜模拟整个电力系统的计量系统；即整个省局各个计量点的电能表；实现组网功能，实现各种计量套扣关系；

5、可以模拟各个电压等级输电线路的线损，并且可以设置线路长度，即线损的大小；

6、可以模拟升压和降压变压器的各种损耗，并且可以指定变压器的型号，即可以任意指定变压器的各种损耗；

7、支持各表抄表方式实现电能表数据的读取；实现总分表关系的模拟;

8、能真实模拟现场窃电故障（电能表反转窃电、改变电流的窃电、电能表反转窃电、改变电压的窃电、欠压窃电、虚接电压线）、欠费停电、电压控制故障；

9、能模拟设置信道传输故障（230／GPRS／CDMA）、电能表失压、断相、欠压、RS－485故障、中继站故障、通信干扰等故障（与主站通信、电能表通信）；

负控终端维修台模拟异常用电分析项目：对重要用户安装有交流采样装置，一方面做到与其计量回路作比较，给计量提供一个参考，从中发现计量过程中出现的问题和情况，另一方面可利用自身采集的电流，电压等情况，发现用户在用电过程中出现的异常情况，充分发挥负荷智能化管理功能。
